מצב מפסק

[פיוזי1]

שלום רב
בקשר למפסק לחצן (מצורף צילום). לא ברור לי מתי מגעות פתוחות או סגורות.
1) בשרטוטים שונים , 1-2 מופיעות כסגורות ו 3-4 כפתוחות . אבל על המפסק מסומן אחרת : 1-2 מופיעות כפתוחות ו 3-4 כסגורות . או שהכוונה למצב שבו נלחץ הלחצן ואז 1-2 יחליפו מצב ויהיו סגורות ? למה להתייחס ?
2) המצב שבו נלחץ הלחצן ו 1-2 יהיו סגורות ו 3-4 פתוחות ,הוא רגעי נכון ?
תודה



[רשר]

שלום רב
בקשר למפסק לחצן (מצורף צילום). לא ברור לי מתי מגעות פתוחות או סגורות.
1) בשרטוטים שונים , 1-2 מופיעות כסגורות ו 3-4 כפתוחות . אבל על המפסק מסומן אחרת : 1-2 מופיעות כפתוחות ו 3-4 כסגורות . או שהכוונה למצב שבו נלחץ הלחצן ואז 1-2 יחליפו מצב ויהיו סגורות ? למה להתייחס ?
2) המצב שבו נלחץ הלחצן ו 1-2 יהיו סגורות ו 3-4 פתוחות ,הוא רגעי נכון ?
תודה

אני לא מכיר את היצרן "RS" ולכן לא בטוח לגבי סדר המגעים שלו
אצל מולר (קלוקנר) זה ברור וכתוב ואף מצויר לכן כשהכפתור למעלה 1-2 פתוח, ובמצב לחוץ סגור,

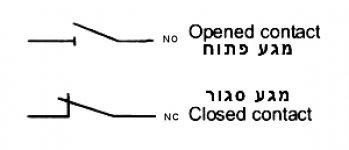

כאשר כותבים NC הכוונה מגע סגור כשלא מבצעים עליו כל פעולה,
כאשר כותבים NO הכוונה מגע פתוח כשלא מבצעים עליו כל פעולה,

נתק את החוטים ובדוק עם צלצול/מד התנגדות



[פיוזי1]

תודה
1) אני מצרף שרטוטים שבהם הם מופיעים 1-2 סגור, 3-4 פתוח , ואני מבין שזה לא כך ?
2) בשרטוטים מופיעים הרכיבים (שסימנתי בירוק) פעם כ PKZM ופעם כ OVER LOAD , מה נכון ?
תודה מראש



[פיוזי1]

תודה
1) אני מצרף שרטוטים שבהם הם מופיעים 1-2 סגור, 3-4 פתוח , ואני מבין שזה לא כך ?
2) בשרטוטים מופיעים הרכיבים (שסימנתי בירוק) פעם כ PKZM ופעם כ OVER LOAD , מה נכון ?
תודה מראש



[רשר]

תודה
1) אני מצרף שרטוטים שבהם הם מופיעים 1-2 סגור, 3-4 פתוח , ואני מבין שזה לא כך ?
2) בשרטוטים מופיעים הרכיבים (שסימנתי בירוק) פעם כ PKZM ופעם כ OVER LOAD , מה נכון ?
תודה מראש

מספור המגעים בשרטוט עם OL נכון, לחצן SO1 נקרא Stop

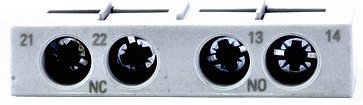

בשרטוט הימני מגעי עזר של PKZM ולכן גם זה נכון, חסרים מספרי המגעים(NC יהיו 21-22 או 1-2, ו NO יהיו 23-24 או 3-4),
וכן יש גשרים תחתון ועליון בין מגעי העזר, או שההזנה נפרדת מלמעלה או שהיציאה נפרדת מלמטה בכל מקרה אם שניהם מגושרים הם לא עושים כלום,



[פיוזי1]

תודה רבה רשר
